Solution de surveillance liée à la longue durée UAV contrôlés par fibre optique pour la surveillance permanente au Moyen-Orient   Résumé rapide de la solution Cette solution permet une surveillance aérienne longue durée à l'aide d'un système de drones connecté avec alimentation au sol en continu et contrôle par fibre optique.Il prend en charge les charges utiles d'imagerie thermique et de lumière visible, la transmission vidéo HD en temps réel avec sortie HDMI et un plancher stable pour des missions de surveillance prolongées dans des environnements complexes. Applications typiques:la surveillance continue de la sécurité, la surveillance des infrastructures et l'observation des zones critiques au Moyen-Orient. Défi du marché La surveillance aérienne de longue durée au Moyen-Orient présente de multiples défis opérationnels: Je...Températures extrêmes et environnements extérieurs difficiles Je...Surveillance à grande échelle nécessitantplanant en permanence Je...Endurance limitée des drones à batterie Je...Risque élevé d'interférences RF et de liaisons sans fil instables Je...La demande deEO simultanée et imagerie thermiqueavec affichage de surveillance externe Les drones conventionnels sont incapables de maintenir des opérations persistantes sans atterrissage fréquent, remplacement de la batterie ou dégradation du signal. Scénario d'application Le client avait besoin d'unsystème de surveillance de drones à longue duréeavec les capacités suivantes: Je...Survol continu pour des missions prolongées Je...Lumière visible + imagerie thermiquecharge utile Je...Transmission vidéo stable à faible latence Je...Commande par fibre optiquepour éliminer les interférences RF Je...Sortie HDMIpour les écrans externes du centre de commande Je...Capacité de charge utile des drones de10 kilos   Solution de surveillance liée à la volée des cerfs-volants L'équipage a livré unsolution de drones reliés par fibre optiquecombinant l'alimentation en continu et la transmission sécurisée des données par un câble intégré. L'architecture du système comprend: Je...Centrale électrique au sol attachée Je...Cable intégré à haute tension et à fibre optique Je...Module d'alimentation en courant continu réglé en vol Je...Plateforme de drones industriels à plusieurs rotors Je...Télécommandes à fibre optique avec sortie vidéo HDMI Cette configurationsurveillance aérienne persistante sans limitation de la batterie ni dépendance à la RF.   Configuration fournie (spécifications techniques clés) Station électrique au sol rattachée G30 Je...Voltage d'entrée:Échangeur de courant alternatif 380 V Je...Voltage de sortie:DC 800 ‰ 1000 V Je...Puissance de sortie maximale:14 kW Je...Longueur du câble:150 m (avec fibre optique intégrée) Je...Mode de fonctionnement: relâchement passif / remontage actif Module d'alimentation aéroporté WF8 (régulé) Je...Voltage de sortie:50 / 60 V de courant continu (12S / 14S) Je...Puissance maximale:8,000 W Je...Poids:≈ 2,2 kg Plateforme de drones Je...Charge utile recommandée:10 kilos Je...Configuration de la charge utile:EO + cardan thermique Contrôle et suivi Je...Commande à distance par fibre optique Je...Transmission vidéo HD en temps réel Je...Sortie HDMI pour affichage externe   Résultat opérationnel Après le déploiement, le système a réalisé: nSurvol stable de longue durée sans remplacement de la batterie nImages clairement visibles et thermiques pour une surveillance continue nZéro interférence RF due au contrôle par fibre optique nSortie vidéo HDMI fiable pour la visualisation en temps réel du centre de commandement nRéduction des besoins en main-d'œuvre et des interruptions d'exploitation Cette solution fournit unune plateforme fiable et évolutive pour une surveillance aérienne persistantedans des environnements exigeants. Étude de cas technique complète Notes détaillées sur l'architecture et le déploiement du système La section suivante fournit une référence technique complète du système déployé, y compris la logique de configuration et les paramètres de livraison réels. Solution de surveillance basée sur la longue durée pour le Moyen-Orient Opérations   1Le contexte du marché et les défis régionaux Au Moyen-Orient, la surveillance aérienne de longue durée est confrontée à une combinaison unique de défis: Je...Conditions climatiques extrêmesavec des températures élevées et des vents forts Je...Exigences en matière de surveillance de grandes surfaces, souvent en milieu ouvert ou semi-urbain Je...Durée limitée de la batteriepour les drones conventionnels lors de missions de surveillance persistantes Je...Risque élevé d'interférences RF et d'instabilité du signal, en particulier dans les zones sensibles ou encombrées Je...Demandes opérationnelles d'imagerie visuelle et thermique en temps réel, avec affichage HDMI externe pour les centres de commandement Pour ce projet, le client avait besoin d'unplateforme de surveillance aérienne stable et de longue duréeCapable deplanant en permanence,commande par fibre optique, etl'imagerie thermique et la lumière visible simultanément, sans révéler les lieux exacts de déploiement.  Point de douleur clé: Les drones traditionnels à batterie ne pouvaient pas fournir une surveillance fiable et ininterrompue pendant de longues périodes sans atterrissage fréquent, remplacement de la batterie ou dégradation du signal. 2. Scénario client et application Le client exerce ses activités dans le domaine de lasecteur de la sécurité et de la surveillance des infrastructures, en mettant l'accent sursurveillance aérienne de longue durée. Les exigences de la mission comprennent: Je...Survol continu pendant de longues périodes Je...Opération de double charge utile:EO (visible) + caméra thermique Je...Transmission vidéo stable à faible latence Je...Contrôle de la fibre optiquepour éliminer les risques d'interférences RF Je...Sortie HDMIpour la surveillance en temps réel sur les écrans externes Je...Capacité de charge utile des drones de10 kilos Le système devait êtredéployables sur le terrain, compatible avec les générateurs et adapté aux missions de surveillance à long terme sans limitation de batterie.   3. Vue d' ensemble de la solution liée au cerf-volant Pour répondre à ces exigences, Kitefly Tethered a livré unsolution de surveillance reliée par fibre optiquecomposé de: Architecture du système Je...Station électrique au sol attachée (G30) Je...Module d'alimentation en courant continu réglé en vol (WF8) Je...UAV industriel à plusieurs rotors (classe de charge utile de 10 kg) Je...Commande à distance en fibre optique tout en un Je...EO + tournevis d'imagerie thermique Je...Configuration de la surveillance HDMI externe Le système permetalimentation en continu et transmission de données en temps réelà travers unpuissance + câble intégré en fibre optique.   4. Principales spécifications techniques (configuration fournie) La configuration suivante est extraite de la livraison réelle et de la facture commerciale, assurant Station électrique au sol reliée Le G30 Je...Voltage d'entrée:Échangeur de courant alternatif 380 V Je...Voltage de sortie:DC 800 ‰ 1000 V Je...Puissance de sortie maximale:14 kW Je...Longueur du câble:150 m (fibre optique intégrée) Je...Mode de fonctionnement: relâchement passif / remontage actif Je...Vitesse maximale de remontage: ≥ 2 m/s

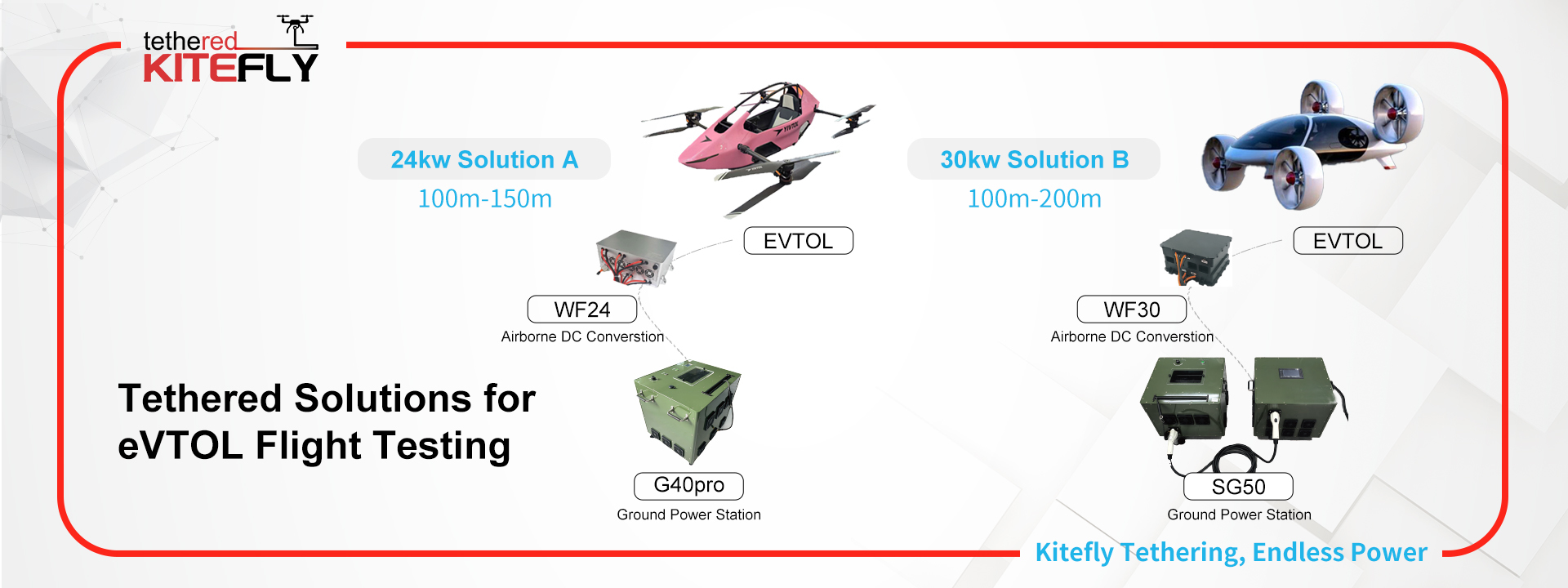

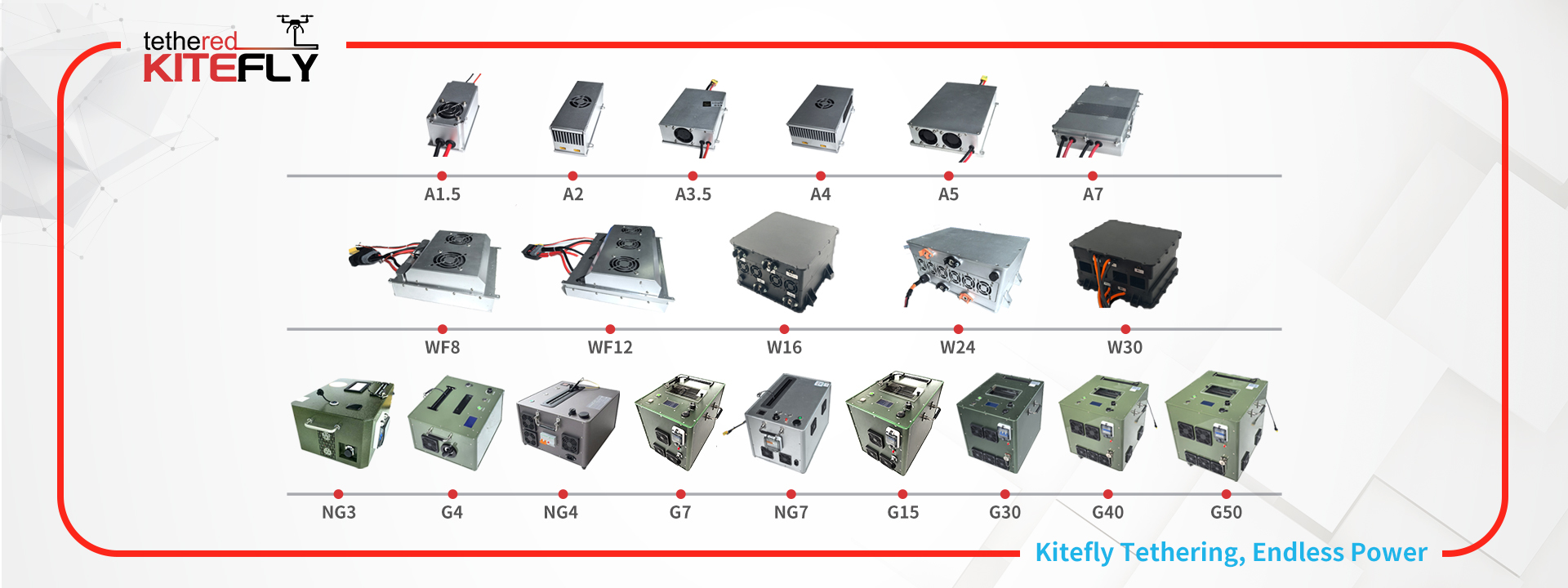

Solutions d'alimentation filaire pour les essais en vol eVTOL légers Livre blanc technique sur le système filaire Kitefly Résumé L'avancement rapide de la mobilité aérienne urbaine (UAM) et de l'économie à basse altitude a placé les aéronefs eVTOL légers au centre de l'innovation aéronautique mondiale. Assurer des essais en vol sûrs, une capacité de vol stationnaire de longue durée et la validation du système de propulsion reste un défi majeur pour les développeurs. Ce livre blanc présente l'architecture d'alimentation filaire haute tension de Kitefly Tethered—combinant une alimentation haute puissance au sol, un câble haute tension haute résistance et un module de régulation CC/CC embarqué—pour permettre des essais eVTOL contrôlés, continus et stables en énergie. Grâce à une solution complète comprenant le G40pro Ground Power System et le WF24 Onboard Regulation Module, ce document démontre comment les équipes peuvent effectuer des tests de vol stationnaire prolongés, des simulations de redondance, des vérifications de poussée et le réglage du contrôle de vol avec une sécurité et une répétabilité accrues. L'architecture offre un rendement élevé, des coûts d'exploitation réduits et une compatibilité avec les plateformes d'alimentation eVTOL légères de nouvelle génération. 1. Contexte : Développement de l'UAM et défis des essais eVTOL Les aéronefs eVTOL légers sont confrontés à de multiples contraintes lors du développement initial : l Endurance limitée en vol stationnaire l Vérification incomplète de la fiabilité du système de propulsion l Marges de sécurité des batteries incertaines l Risque d'événements de perte de contrôle Avec l'augmentation de la fréquence des tests, les équipes de R&D ont un besoin urgent d'une solution qui garantisse : l Essais sûrs en zone fixe l Capacité d'endurance haute tension et haute puissance l Expériences aérodynamiques et de contrôle de vol reproductibles l Autorisation de mener des essais dans l'espace aérien urbain ou réglementé Les systèmes d'alimentation filaires sont donc devenus un outil crucial pour les développeurs d'eVTOL.   2. Rôle des systèmes filaires dans la R&D des eVTOL légers 2.1 Réduction des risques de vol en phase de développement précoce Un système filaire limite l'altitude et le rayon de l'aéronef, le maintenant dans un environnement de test contrôlé.Même en cas de : l Interruption de l'alimentation l Instabilité de la poussée l Anomalies de contrôle de vol …l'aéronef ne peut pas dériver ou s'échapper de la zone désignée—améliorant considérablement la sécurité. 2.2 Permettre le vol stationnaire de longue durée et les tests haute puissance Les batteries traditionnelles limitent la durée des tests à quelques minutes seulement.Cela restreint : l Cartographie de la courbe de rendement du moteur l Mesures de la stabilité de la poussée l Tests de commutation de propulsion redondants l Évaluation des vibrations/du bruit de longue durée Avec une alimentation filaire fournissant des dizaines de kilowatts de sortie CC stable, les tests peuvent durer des heures, produisant des données beaucoup plus fiables. 2.3 Permettre des essais sûrs dans les zones urbaines ou restreintes Les essais en vol libre nécessitent souvent une approbation réglementaire stricte. En revanche, les essais filaires sont plus facilement autorisés, car l'altitude et l'enveloppe de vol sont limitées.Cela permet des essais dans : l Halles d'essai d'usine l Zones de R&D aéroportuaires l Zones industrielles en bordure urbaine l Terrains d'essai eVTOL fermés 3. Scénarios d'application typiques 1. Essais d'endurance et de puissance de pointe du moteur 2. Recherche aérodynamique, sur les pales et sur les vibrations 3. Réglage de l'algorithme de contrôle de vol 4. Commutation du système de propulsion redondant 5. Simulation de conditions d'urgence 6. Essais contrôlés dans l'espace aérien réglementé à basse altitude Les systèmes filaires garantissent que les essais sont sûrs, continus, reproductibles et contrôlés. 4. Solution d'essai eVTOL léger de Kitefly Tethered Un récent projet de R&D eVTOL léger à l'étranger a nécessité : l Essais de vol stationnaire prolongés l Haute tension 1000 V CC en entrée l Régulation secondaire à 14S (60V) sur le bus d'alimentation embarqué l Essais d'endurance continus et ininterrompus Kitefly Tethered a fourni une architecture de test dédiée.   4.1 Système d'alimentation au sol — G40pro Conçu pour les essais eVTOL haute puissance Entrée : 380 V CA (triphasé)Sortie : 1000 V CCPuissance de crête : 30 kW Principales capacités l Sortie HT stable pour les systèmes de propulsion à entraînement direct l Crête de 30 kW pour les charges de vol stationnaire, de changement de pas et d'accélération l Isolation de qualité industrielle pour la sécurité l Compatible avec les câbles filaires haute tension pour les tests de longue durée   4.2 Module de régulation embarqué — WF24 Conversion haute tension → bus d'alimentation 14S Puissance de crête : 24 kWEntrée : 800–1000 V CCSortie : 60 V (14S) WF24 permet l Conversion de tension à haut rendement l Sortie stable de 24 kW pour les vols à forte charge l Alimentation continue pour les moteurs et l'avionique l Aucune chute ou fluctuation de tension en cas de forte poussée   5. Avantages de l'architecture de test eVTOL de Kitefly Tethered l Haute sécuritéÉlimine le risque de vols incontrôlés. l Capacité haute puissancePrend en charge les tests de propulsion à forte charge et de longue durée. l Coût d'exploitation inférieurPas de remplacement de batterie, pas de cycles de dégradation. l Données hautement reproductiblesPermet des conditions de test contrôlées et reproductibles. l Compatibilité de la feuille de routeEntièrement aligné sur les niveaux de puissance eVTOL légers modernes (800–1000 V). Cette architecture constitue une base pour la validation future à grande échelle. Mots-clés :essais eVTOL filaires, alimentation au sol CC 1000 V, G40pro, WF24, endurance de vol stationnaire eVTOL, essais de mobilité aérienne urbaine, développement eVTOL léger, système d'alimentation filaire Demandez une solution de test eVTOL personnalisée Notre équipe d'ingénieurs peut adapter une architecture d'alimentation filaire à votre tension de propulsion, à votre système de moteur et à votre feuille de route de test.Courriel : susy@tetheredsystem.comSite Web : www.tetheredsystem.com

À mesure que les dimensions des éoliennes continuent de croître, la probabilité d'impact de la foudre augmente considérablement. La foudre peut endommager les systèmes de contrôle des turbines, les composants électriques, les pales et les générateurs. On estime que la foudre représente 80 % de toutes les réclamations d'assurance des éoliennes, tandis que les défaillances liées à la foudre représentent 60 % de toutes les pertes de pales. En moyenne, chaque éolienne subit des dommages aux pales induits par la foudre une fois tous les 8,4 ans.Pour une durée de vie typique d'une turbine de 20 ans, cela correspond à 2 à 3 incidents de dommages aux pales causés par la foudre. Pour comprendre pourquoi les éoliennes sont fréquemment « ciblées » par la foudre, trois facteurs clés doivent être clarifiés : 1. Hauteur et exposition environnementale:Les hauteurs des pointes des éoliennes modernes dépassent 150 mètres, et une plus grande hauteur augmente la probabilité d'impact de la foudre. 2. Mouvement de rotation:Les vitesses des pointes des pales atteignent 80 à 100 m/s, et une rotation aussi rapide intensifie l'accumulation de charges électriques, augmentant l'attraction de la foudre. 3. Caractéristiques des matériaux des pales:Les pales sont généralement construites en fibre de verre ou en fibre de carbone, qui ont une faible conductivité.Lorsque la foudre frappe, le courant électrique n'a pas de chemin direct, sauf si un chemin de conduction de la foudre dédié est intégré.   Pour cette raison, les pales doivent contenir un système de protection contre la foudre (LPS) interne composé de récepteurs de foudre, de conducteurs descendants et de bornes de mise à la terre. Les récepteurs sont placés aux extrémités des pales et aux bords d'attaque, où les impacts se produisent le plus souvent. Ils fournissent un chemin à faible résistance pour canaliser en toute sécurité le courant de la foudre à travers la tour et dans le sol. Les méthodes d'inspection traditionnelles reposent sur des paniers suspendus manuels ou des camions nacelles. L'inspection d'une seule éolienne nécessite généralement plus de 5 heures, ce qui permet d'inspecter seulement 1 à 2 turbines par jour. Les techniciens doivent travailler dans des paniers suspendus à des dizaines de mètres, voire à plus de 100 mètres au-dessus du sol, face à des risques de chute extrêmes.De plus : l Les opérations dépendent fortement des conditions météorologiques (en particulier du vent). l Des équipements spécialisés de grande taille (grues, nacelles) sont nécessaires, ce qui entraîne des coûts d'inspection très élevés. l Le mauvais temps suspend les inspections, entraînant des retards de calendrier et une augmentation des risques. L'industrie a un besoin urgent d'une nouvelle méthode d'inspection qui améliore considérablement l'efficacité, réduit les risques pour la sécurité et garantit la précision des mesures.C'est dans ce contexte que la technologie d'inspection intelligente basée sur les drones (UAV) est apparue, une solution révolutionnaire pour l'industrie de l'énergie éolienne. 2. Concept technique global : inspection intelligente, basée sur le contact et à haut rendement Pour surmonter les limites des méthodes traditionnelles, l'industrie de l'énergie éolienne s'oriente vers des technologies intelligentes et plus sûres.Cette solution utilise un drone comme plateforme d'inspection aérienne.   Le système utilise un drone pour transporter un module de détection de type contact spécialement conçu qui touche à distance le récepteur de foudre/l'extrémité de la pale pour compléter la boucle électrique. l Un ensemble de mailles en cuivre conducteur rétractable est installé sur le dessus du drone. l Lorsque le drone atteint la zone de mesure, l'opérateur le contrôle pour établir un contact physique avec le récepteur/l'extrémité de la pale. l Un câble de détection est fixé à la maille de cuivre et est automatiquement enroulé/déroulé par un treuil d'attache. l Le treuil se connecte à un micro-ohmmètre de mise à la terre pour mesurer la conduction et la résistance. Cela permet une mesure directe de la continuité de l'extrémité de la pale et de la résistance de mise à la terre sans opérations humaines en haute altitude.   3. Principaux avantages et innovations technologiques : redéfinir la norme d'inspection des éoliennes 3.1 Amélioration révolutionnaire de l'efficacité La solution par drone améliore considérablement l'efficacité de l'inspection.Les inspections traditionnelles par panier suspendu prennent plus de 5 heures pour une turbine.La solution par drone effectue une seule mesure de l'extrémité de la pale en moins de 3 minutes, améliorant l'efficacité de centaines de fois. Une ferme éolienne complète peut être inspectée dans un délai très court, ce qui réduit considérablement les temps d'arrêt des turbines et améliore la production d'énergie. 3.2 Sécurité renforcée sur tous les fronts L'un des plus grands avantages est l'élimination des opérations humaines en haute altitude.Tout le travail est effectué au sol, sans équipement de levage, sans élévation du personnel. Les caractéristiques de sécurité supplémentaires incluent : l Le câble de détection est fixé par une attache de type anneau, empêchant les hélices du drone d'entrer en contact avec le câble. l Le système fonctionne dans une plus large gamme de conditions météorologiques, ce qui augmente le temps de travail utilisable. 4. Composants du système et description fonctionnelle 4.1 Plateforme de drone Le système utilise un drone de qualité industrielle avec une forte résistance au vent et une grande stabilité.Les modèles recommandés incluent : l DJI M350 l DJI M400 4.2 Détecteur de contact à mailles en cuivre conducteur Le détecteur est constitué d'une structure annulaire avec une maille conductrice métallique interne.Le câble de détection est fixé à la maille.Cette conception augmente la surface de contact et améliore la fiabilité du contact. 4.3 Treuil d'attache automatique au sol et système de mesure Le système au sol comprend : l Treuil d'attache (enroulement automatique), se connectant à la maille de cuivre du drone l Micro-ohmmètre pour la mesure de la résistance en temps réel Ensemble, ils forment la boucle de détection complète. 5. Scénarios d'application : solution d'inspection complète du cycle de vie de l'énergie éolienne 5.1 Inspection programmée pour les parcs éoliens terrestres Idéal pour la maintenance préventive avant les saisons de foudre.Le système effectue rapidement des mesures de mise à la terre des pales sur l'ensemble de la ferme, réduisant les temps d'arrêt et prévenant les défaillances des pales induites par la foudre. 5.2 Détection des parcs éoliens offshore Les inspections offshore traditionnelles sont extrêmement difficiles et coûteuses.Le système de drone élimine le besoin de navires et de nacelles, ce qui réduit considérablement la difficulté et les risques opérationnels. 5.3 Installation et mise en service des turbines Lors de l'installation de la turbine, le système de drone peut directement vérifier la résistance de mise à la terre du LPS après que la turbine est entièrement assemblée, ce que les méthodes conventionnelles étape par étape ne peuvent pas faire. 5.4 Diagnostic des défauts de protection contre la foudre Après un impact de foudre, le système de drone effectue des diagnostics rapides pour confirmer l'intégrité du LPS, localiser les défauts et guider les réparations, minimisant ainsi les temps d'arrêt des turbines.   6. Support technique et assurance de service 6.1 Support technique professionnel Nous fournissons une équipe dédiée avec de solides antécédents en matière d'énergie éolienne et d'applications de drones.Les services comprennent la conception de solutions, la sélection d'équipements et le support technique sur site. 6.2 Mises à niveau technologiques continues Nous optimisons en permanence les performances du système et développons les fonctionnalités en fonction de l'évolution des besoins de l'industrie.De multiples brevets connexes constituent un système de protection technique complet. Spécifications détaillées Treuil d'attache de détection et ensemble de mailles en cuivre N° Article Spécification Remarques 1 Modèle AF-JP-100 Câble par défaut de 100 m 2 Poids 2500 g ± 20 g Comprend un câble de 100 m 3 Dimensions 210 × 190 × 170 mm L × l × H 5 Puissance d'entrée 24 VCC Comprend un convertisseur CA 220 V → CC 24 V 6 Courant 2 à 3 A Personnalisable ; passage de fibre optique en option 8 Mode de fonctionnement Plug-and-play — 9 Couple Bouton réglable Max. 66 N 10 Modèle de mailles en cuivre AF-TW — 11 Poids des mailles en cuivre 590 g ± 20 g — 12 Taille des mailles en cuivre 320 × 320 × 53 mm Diamètre supérieur 320 mm ; maille encastrée avec amortissement interne ; rétraction maximale 70 mm 13 Connexion Câble directement connecté à la surface de la maille métallique — 14 Méthode de montage Comprend une plaque de montage à dégagement rapide DJI M350 + 4 vis M3 × 10 Se connecte au DJI M350 — Remarque L'appareil comprend uniquement une maille en cuivre ; aucun connecteur structurel n'est inclus Les utilisateurs peuvent ajuster la hauteur de la colonne ou agrandir le diamètre de la maille selon leurs besoins
