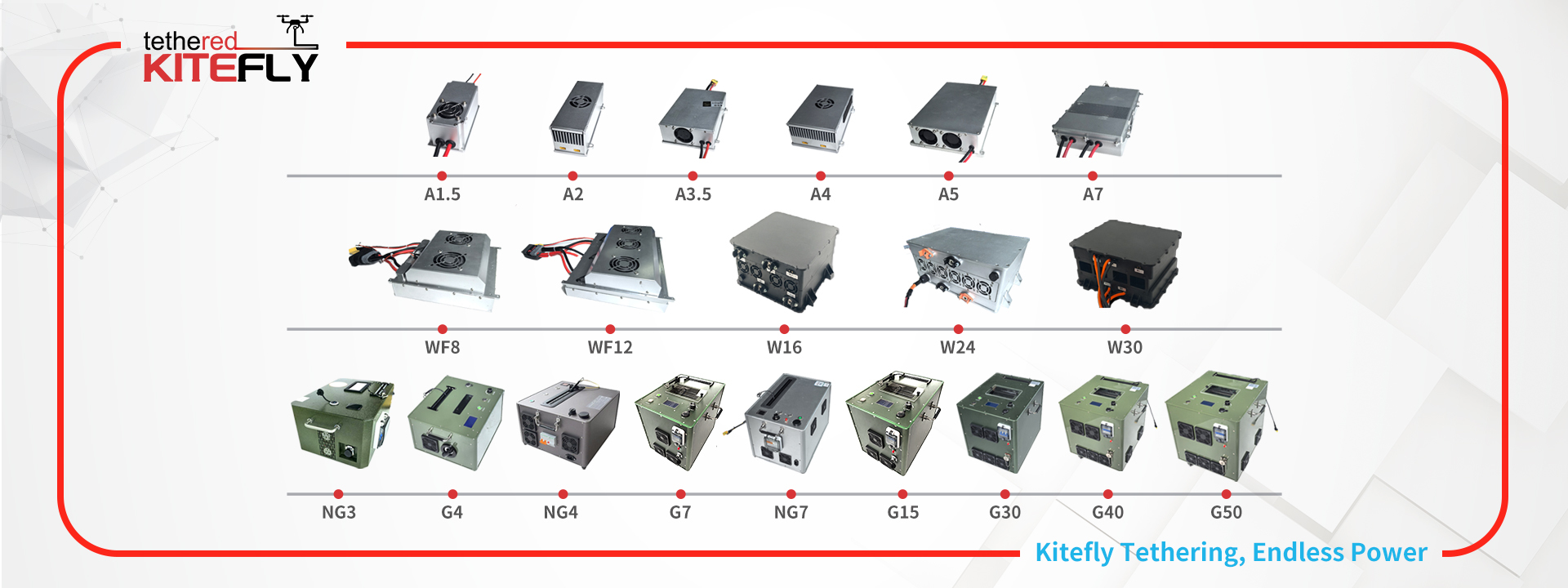

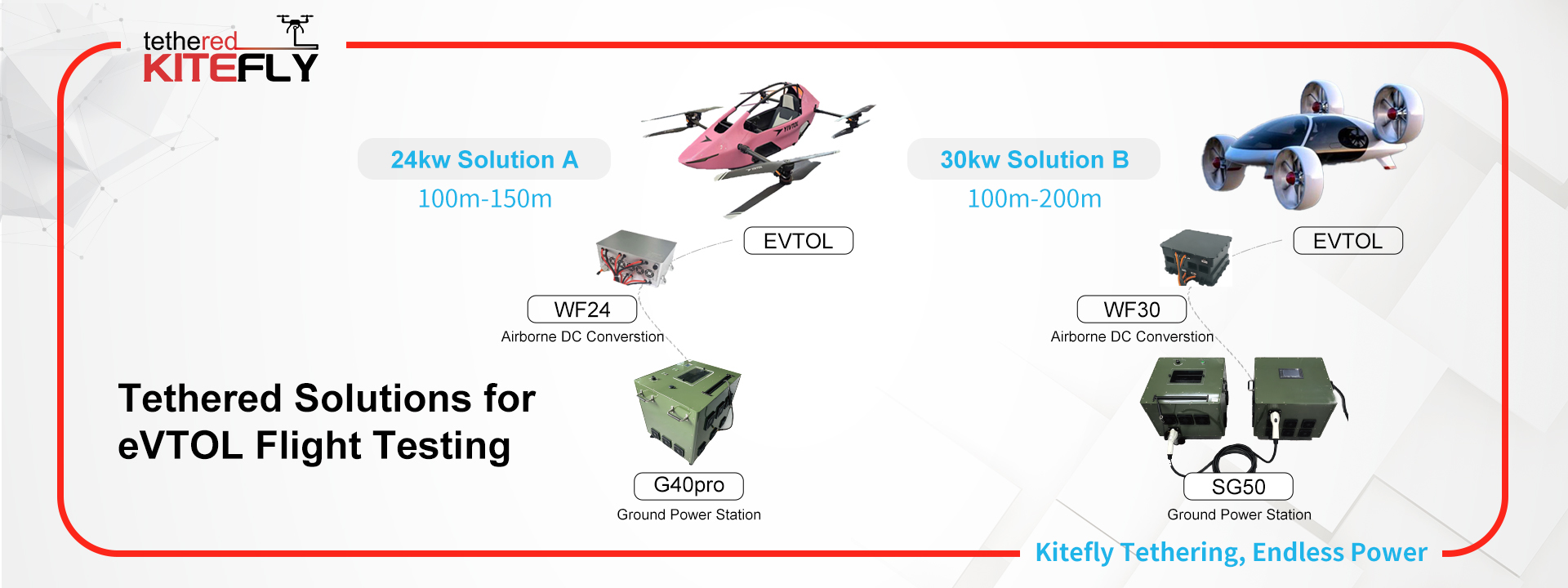

Các giải pháp điện liên kết cho thử nghiệm bay eVTOL hạng nhẹ Sách trắng kỹ thuật liên kết với ruồi Tóm tắt Sự tiến bộ nhanh chóng của di chuyển trên không đô thị (UAM) và nền kinh tế độ cao thấp đã đặt máy bay eVTOL hạng nhẹ vào trung tâm của đổi mới hàng không toàn cầu.Khả năng bay dài, và xác nhận hệ thống động vẫn là một thách thức lớn cho các nhà phát triển.,Đường dây HV có độ bền cao và mô-đun điều chỉnh DC/DC trên tàu để cho phép kiểm tra eVTOL có kiểm soát, liên tục và ổn định năng lượng.Hệ thống điện mặt đất G40provàWF24 Mô-đun điều chỉnh trên tàu, tài liệu này chứng minh cách các nhóm có thể thực hiện các thử nghiệm bay dài, mô phỏng dư thừa, xác minh lực đẩy và điều chỉnh điều khiển bay với sự an toàn và khả năng lặp lại được tăng cường.Kiến trúc cung cấp hiệu quả cao, giảm chi phí hoạt động và tương thích với các nền tảng điện eVTOL hạng nhẹ thế hệ tiếp theo. 1. Bối cảnh: Phát triển UAM và thách thức thử nghiệm eVTOL Máy bay eVTOL hạng nhẹ phải đối mặt với nhiều hạn chế trong giai đoạn đầu phát triển: Tôi.Khả năng chịu đựng hạn chế trong khi lơ lửng Tôi.Kiểm tra độ tin cậy hệ thống động cơ không đầy đủ Tôi.Biên độ an toàn pin không chắc chắn Tôi.Rủi ro mất kiểm soát Với tần suất thử nghiệm ngày càng tăng, các nhóm R&D cần khẩn cấp một giải pháp đảm bảo: Tôi.Kiểm tra an toàn ở khu vực cố định Tôi.Khả năng chịu đựng điện áp cao, công suất cao Tôi.Thử nghiệm khí động học và điều khiển bay lặp lại Tôi.Giấy phép thực hiện thử nghiệm trong không phận đô thị hoặc không phận được kiểm soát Hệ thống điện nốido đó đã trở thành một công cụ quan trọng cho các nhà phát triển eVTOL.   2Vai trò của các hệ thống kết nối trong R & D eVTOL nhẹ 2.1 Giảm rủi ro bay trong giai đoạn phát triển sớm Một hệ thống gắn kết hạn chế độ cao và bán kính của máy bay, giữ nó trong môi trường thử nghiệm được kiểm soát.Ngay cả trong trường hợp: Tôi.Ngắt điện Tôi.Không ổn định lực đẩy Tôi.Sự bất thường trong điều khiển chuyến bay ... máy bay không thể trôi dạt hoặc thoát khỏi khu vực được chỉ định cải thiện đáng kể an toàn. 2.2 Cho phép bay dài và thử nghiệm công suất cao Pin truyền thống giới hạn thời gian thử nghiệm chỉ trong vài phút.Điều này hạn chế: Tôi.Bản đồ đường cong hiệu suất động cơ Tôi.Đo độ ổn định lực đẩy Tôi.Thử nghiệm chuyển động đẩy dư thừa Tôi.Đánh giá rung động/ tiếng ồn kéo dài Với nguồn cung cấp điện kết nốihàng chục kilowatt đầu ra DC ổn định, các xét nghiệm có thể chạy chogiờ, tạo ra dữ liệu đáng tin cậy hơn nhiều. 2.3 Cho phép thử nghiệm an toàn trong đô thị hoặc khu vực hạn chế Thử nghiệm bay tự do thường đòi hỏi sự chấp thuận nghiêm ngặt của cơ quan quản lý. Ngược lại,thử nghiệm kết nối dễ dàng được ủy quyền hơn, vì độ cao và đường bay bị hạn chế.Điều này cho phép thử nghiệm trong: Tôi.Phòng thử nghiệm nhà máy Tôi.Khu vực R & D sân bay Tôi.Khu vực công nghiệp ở rìa thành phố Tôi.Các điểm thử eVTOL kèm theo 3. Các kịch bản ứng dụng điển hình 1.Kiểm tra độ bền động cơ và hiệu suất đỉnh 2.Nghiên cứu khí động học, lưỡi dao và rung động 3.Điều chỉnh thuật toán điều khiển chuyến bay 4.Chuyển đổi hệ thống động cơ dư thừa 5.Mô phỏng tình trạng khẩn cấp 6.Kiểm tra có kiểm soát trong không phận tầm thấp được quy định Hệ thống gắn kết đảm bảo kiểm tra làan toàn, liên tục, lặp lại và kiểm soát. 4Giải pháp thử nghiệm eVTOL nhẹ của Kitefly Tethered Một dự án R & D eVTOL hạng nhẹ nước ngoài gần đây yêu cầu: Tôi.Thử nghiệm bay bay mở rộng Tôi.Điện áp cao1000 V DCđầu vào Tôi.Quy định thứ cấp cho14S (60V)Xe tải điện trên tàu Tôi.Kiểm tra sức chịu đựng liên tục, không bị gián đoạn Kitefly Tethered cung cấp một kiến trúc thử nghiệm chuyên dụng.   4.1 Hệ thống điện mặt đất G40pro Được thiết kế để thử nghiệm eVTOL công suất cao Nhập:380 V AC (ba pha)Lượng sản xuất:1000 V DCSức mạnh tối đa:30 kW Khả năng chính Tôi.Khả năng HV ổn định cho hệ thống động cơ trực tiếp Tôi.30 kW đỉnh cho lơ lửng, thay đổi độ cao và tải tăng tốc Tôi.Khai độc công nghiệp cho an toàn Tôi.Tương thích với cáp dây buộc điện áp cao cho các thử nghiệm kéo dài   4.2 Mô-đun điều chỉnh trên máy bay WF24 Chuyển đổi xe buýt điện cao áp → 14S Sức mạnh tối đa:24 kWNhập:800 ‰ 1000 V DCLượng sản xuất:60 V (14S) WF24 cho phép Tôi.Chuyển đổi điện áp hiệu suất cao Tôi.Sản lượng ổn định 24 kW cho chuyến bay tải nặng Tôi.Năng lượng liên tục cho động cơ & điện tử máy bay Tôi.Giảm hoặc biến động điện áp bằng không dưới lực đẩy cao   5Ưu điểm của kiến trúc thử nghiệm eVTOL của Kitefly Tethered Tôi.An toàn caoLoại bỏ nguy cơ bay ra ngoài. Tôi.Khả năng sử dụng năng lượng caoHỗ trợ các thử nghiệm đẩy kéo dài, tải trọng cao. Tôi.Chi phí hoạt động thấp hơnKhông thay pin, không có chu kỳ phân hủy. Tôi.Dữ liệu có khả năng lặp lại caoCho phép điều kiện thử nghiệm được kiểm soát, lặp lại. Tôi.Khả năng tương thích của lộ trìnhHoàn toàn phù hợp với mức điện eVTOL hạng nhẹ hiện đại (800 ‰ 1000V). Kiến trúc này tạo thành nền tảng cho việc xác nhận quy mô lớn trong tương lai. Từ khóa:thử nghiệm eVTOL gắn kết, nguồn điện mặt đất 1000V DC, G40pro, WF24, độ bền lơ lửng eVTOL, thử nghiệm di động không khí đô thị, phát triển eVTOL nhẹ, hệ thống cung cấp điện gắn kết Yêu cầu giải pháp thử nghiệm eVTOL tùy chỉnh Nhóm kỹ sư của chúng tôi có thể thiết kế một kiến trúc điện kết nối cho điện áp động cơ, hệ thống động cơ và lộ trình thử nghiệm của bạn.Email:susy@tetheredsystem.comTrang web:www.tetheredsystem.com

Khi kích thước tuabin gió tiếp tục tăng, khả năng bị sét đánh tăng lên đáng kể. Sét có thể làm hỏng hệ thống điều khiển tuabin, các bộ phận điện, cánh và máy phát điện. Ước tính rằng sét chiếm 80% tổng số yêu cầu bảo hiểm tuabin gió, trong khi các sự cố liên quan đến sét chiếm 60% tổng số tổn thất cánh. Trung bình, mỗi tuabin gió bị hư hỏng cánh do sét đánh 1 lần sau mỗi 8,4 năm.Đối với tuổi thọ tuabin điển hình là 20 năm, điều này tương ứng với 2–3 sự cố hư hỏng cánh do sét đánh. Để hiểu tại sao tuabin gió thường bị “nhắm mục tiêu” bởi sét, ba yếu tố chính phải được làm rõ: 1. Độ cao và sự tiếp xúc với môi trường:Chiều cao chóp của tuabin gió hiện đại vượt quá 150 mét và chiều cao lớn hơn làm tăng khả năng sét đánh. 2. Chuyển động quay:Tốc độ đầu cánh đạt tới 80–100 m/s, và chuyển động quay tốc độ cao như vậy làm tăng cường sự tích tụ điện tích, làm tăng lực hút sét. 3. Đặc tính vật liệu cánh:Cánh thường được chế tạo từ sợi thủy tinh hoặc sợi carbon, có độ dẫn điện kém.Khi sét đánh, dòng điện không có đường dẫn trực tiếp trừ khi một đường dẫn sét chuyên dụng được nhúng vào.   Vì lý do này, cánh phải chứa một Hệ thống Chống Sét (LPS) gồm các đầu thu sét, dây dẫn xuống và các đầu nối đất. Các đầu thu được đặt ở đầu cánh và các cạnh trước, nơi sét thường xảy ra nhất. Chúng cung cấp một đường dẫn điện trở thấp để truyền dòng sét một cách an toàn qua tháp và xuống đất. Các phương pháp kiểm tra truyền thống dựa vào giỏ treo thủ công hoặc xe nâng trên không. Việc kiểm tra một tuabin gió duy nhất thường yêu cầu hơn 5 giờ, chỉ cho phép kiểm tra 1–2 tuabin mỗi ngày. Kỹ thuật viên phải làm việc trong các giỏ treo cách mặt đất hàng chục mét đến hơn 100 mét—đối mặt với rủi ro ngã cực kỳ cao.Thêm vào đó: l Hoạt động phụ thuộc nhiều vào điều kiện thời tiết (đặc biệt là gió). l Cần có thiết bị chuyên dụng lớn (cần cẩu, thang nâng trên không), gây ra chi phí kiểm tra rất cao. l Thời tiết xấu làm đình chỉ việc kiểm tra, dẫn đến chậm trễ lịch trình và tăng rủi ro. Ngành công nghiệp rất cần một phương pháp kiểm tra mới giúp tăng cường hiệu quả đáng kể, giảm thiểu rủi ro an toàn và đảm bảo độ chính xác của phép đo.Đây là bối cảnh mà công nghệ kiểm tra thông minh dựa trên UAV đã xuất hiện—một giải pháp mang tính cách mạng cho ngành năng lượng gió. 2. Khái niệm kỹ thuật tổng thể: Kiểm tra thông minh, tiếp xúc, hiệu quả cao Để khắc phục những hạn chế của các phương pháp truyền thống, ngành công nghiệp điện gió đang chuyển sang các công nghệ thông minh và an toàn hơn.Giải pháp này sử dụng một UAV làm nền tảng kiểm tra trên không.   Hệ thống sử dụng UAV để mang theo một mô-đun phát hiện kiểu tiếp xúc được thiết kế đặc biệt, chạm từ xa vào đầu thu sét/đầu cánh để hoàn thành vòng điện. l Một cụm lưới đồng dẫn điện có thể thu vào được lắp đặt trên đầu UAV. l Khi UAV đến khu vực đo, người vận hành điều khiển nó để tiếp xúc vật lý với đầu thu/đầu cánh. l Một cáp phát hiện được cố định vào lưới đồng và được thu vào/ra tự động bằng một tời. l Tời kết nối với một máy đo điện trở vi mô nối đất để đo độ dẫn điện và điện trở. Điều này đạt được phép đo trực tiếp độ liên tục của đầu cánh và điện trở nối đất mà không cần các hoạt động trên cao của con người.   3. Ưu điểm cốt lõi và những đổi mới công nghệ: Xác định lại tiêu chuẩn kiểm tra tuabin gió 3.1 Cải thiện hiệu quả mang tính cách mạng Giải pháp UAV cải thiện đáng kể hiệu quả kiểm tra.Kiểm tra bằng giỏ treo truyền thống mất hơn 5 giờ cho một tuabin.Giải pháp UAV hoàn thành một phép đo đầu cánh duy nhất trong vòng chưa đầy 3 phút, cải thiện hiệu quả lên đến hàng trăm lần. Một trang trại gió đầy đủ có thể được kiểm tra trong một khoảng thời gian rất ngắn, giảm đáng kể thời gian ngừng hoạt động của tuabin và cải thiện sản lượng năng lượng. 3.2 Tăng cường an toàn trên mọi mặt trận Một trong những ưu điểm lớn nhất là loại bỏ các hoạt động trên cao của con người.Tất cả công việc được thực hiện trên mặt đất—không cần thiết bị nâng, không nâng người. Các tính năng an toàn bổ sung bao gồm: l Cáp phát hiện được bảo đảm thông qua một vòng đính kèm, ngăn cánh quạt UAV tiếp xúc với cáp. l Hệ thống hoạt động trong phạm vi điều kiện thời tiết rộng hơn, mở rộng thời gian làm việc có thể sử dụng. 4. Thành phần hệ thống và mô tả chức năng 4.1 Nền tảng UAV Hệ thống sử dụng một UAV cấp công nghiệp với khả năng chống gió và ổn định mạnh mẽ.Các mẫu được đề xuất bao gồm: l DJI M350 l DJI M400 4.2 Máy dò tiếp xúc lưới đồng dẫn điện Máy dò bao gồm một cấu trúc dạng vòng với một lưới dẫn điện kim loại bên trong.Cáp phát hiện được cố định vào lưới.Thiết kế này làm tăng diện tích tiếp xúc và tăng cường độ tin cậy của tiếp xúc. 4.3 Tời và Hệ thống đo tự động nối đất Hệ thống mặt đất bao gồm: l Tời (tự động thu vào), kết nối với lưới đồng UAV l Máy đo điện trở vi mô để đo điện trở theo thời gian thực Cùng nhau, chúng tạo thành vòng phát hiện hoàn chỉnh. 5. Kịch bản ứng dụng: Giải pháp kiểm tra điện gió trọn đời 5.1 Kiểm tra theo lịch trình cho các trang trại gió trên bờ Lý tưởng để bảo trì phòng ngừa trước mùa sét.Hệ thống nhanh chóng hoàn thành các phép đo nối đất cánh đầy đủ của trang trại, giảm thời gian ngừng hoạt động và ngăn ngừa các sự cố cánh do sét đánh. 5.2 Phát hiện trang trại gió ngoài khơi Kiểm tra ngoài khơi truyền thống cực kỳ khó khăn và tốn kém.Hệ thống UAV loại bỏ sự cần thiết của tàu và thang nâng trên không, giảm đáng kể khó khăn và rủi ro trong vận hành. 5.3 Lắp đặt & Vận hành tuabin Trong quá trình lắp đặt tuabin, hệ thống UAV có thể trực tiếp xác minh điện trở nối đất LPS sau khi tuabin được lắp ráp hoàn chỉnh—điều mà các phương pháp từng bước thông thường không thể làm được. 5.4 Chẩn đoán lỗi bảo vệ sét Sau khi bị sét đánh, hệ thống UAV thực hiện chẩn đoán nhanh để xác nhận tính toàn vẹn của LPS, xác định vị trí lỗi và hướng dẫn sửa chữa—giảm thiểu thời gian ngừng hoạt động của tuabin.   6. Hỗ trợ kỹ thuật & Đảm bảo dịch vụ 6.1 Hỗ trợ kỹ thuật chuyên nghiệp Chúng tôi cung cấp một nhóm chuyên dụng với nền tảng ứng dụng điện gió và UAV vững chắc.Các dịch vụ bao gồm thiết kế giải pháp, lựa chọn thiết bị và hỗ trợ kỹ thuật tại chỗ. 6.2 Nâng cấp công nghệ liên tục Chúng tôi liên tục tối ưu hóa hiệu suất hệ thống và mở rộng các chức năng dựa trên nhu cầu phát triển của ngành.Nhiều bằng sáng chế liên quan tạo thành một hệ thống bảo vệ kỹ thuật toàn diện. Thông số kỹ thuật chi tiết Tời và Cụm lưới đồng phát hiện Không. Mục Thông số kỹ thuật Ghi chú 1 Mẫu AF-JP-100 Cáp mặc định 100 m 2 Trọng lượng 2500 g ± 20 g Bao gồm cáp 100 m 3 Kích thước 210 × 190 × 170 mm D × R × C 5 Nguồn vào 24 VDC Bao gồm bộ chuyển đổi AC 220V → 24V DC 6 Dòng điện 2–3 A Có thể tùy chỉnh; tùy chọn truyền quang 8 Chế độ làm việc Cắm và chạy — 9 Mô-men xoắn Núm điều chỉnh Tối đa 66 N 10 Mẫu lưới đồng AF-TW — 11 Trọng lượng lưới đồng 590 g ± 20 g — 12 Kích thước lưới đồng 320 × 320 × 53 mm Đường kính trên 320 mm; lưới lõm với giảm xóc bên trong; thu vào tối đa 70 mm 13 Kết nối Cáp kết nối trực tiếp với bề mặt lưới kim loại — 14 Phương pháp gắn Bao gồm tấm gắn tháo nhanh DJI M350 + 4 vít M3×10 Kết nối với DJI M350 — Lưu ý Thiết bị chỉ bao gồm lưới đồng; không bao gồm đầu nối cấu trúc Người dùng có thể cắt chiều cao cột hoặc mở rộng đường kính lưới khi cần thiết

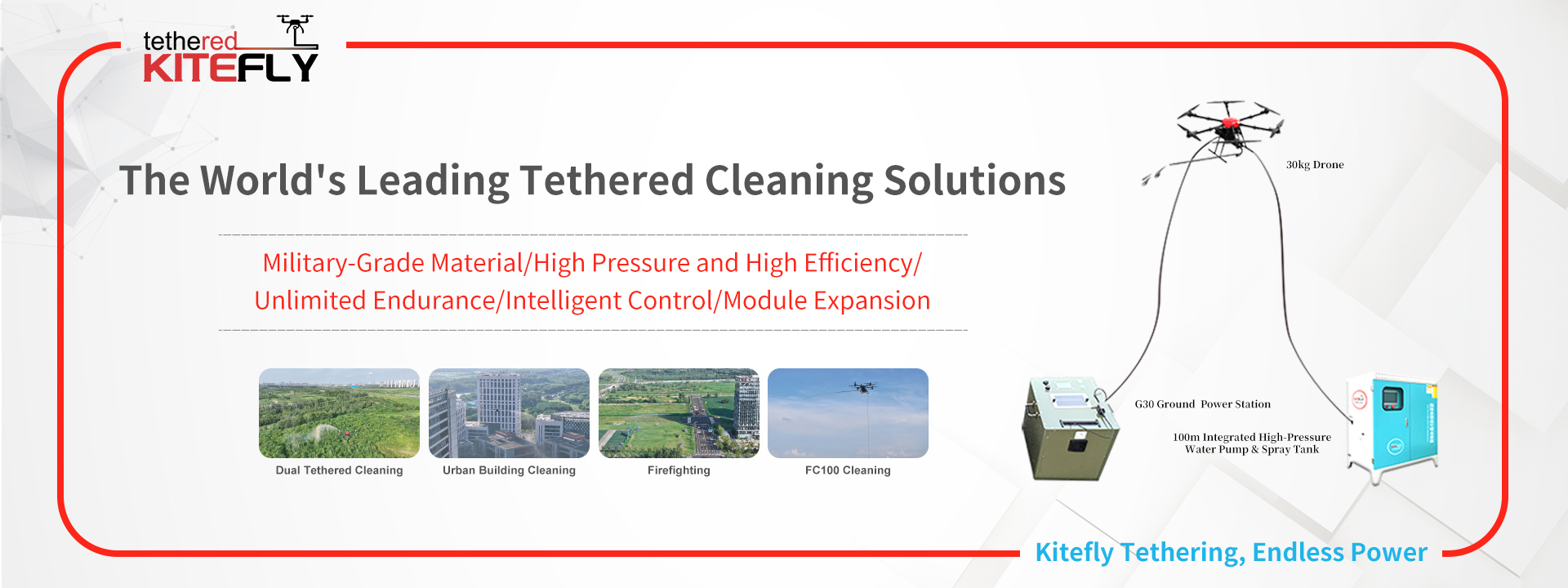

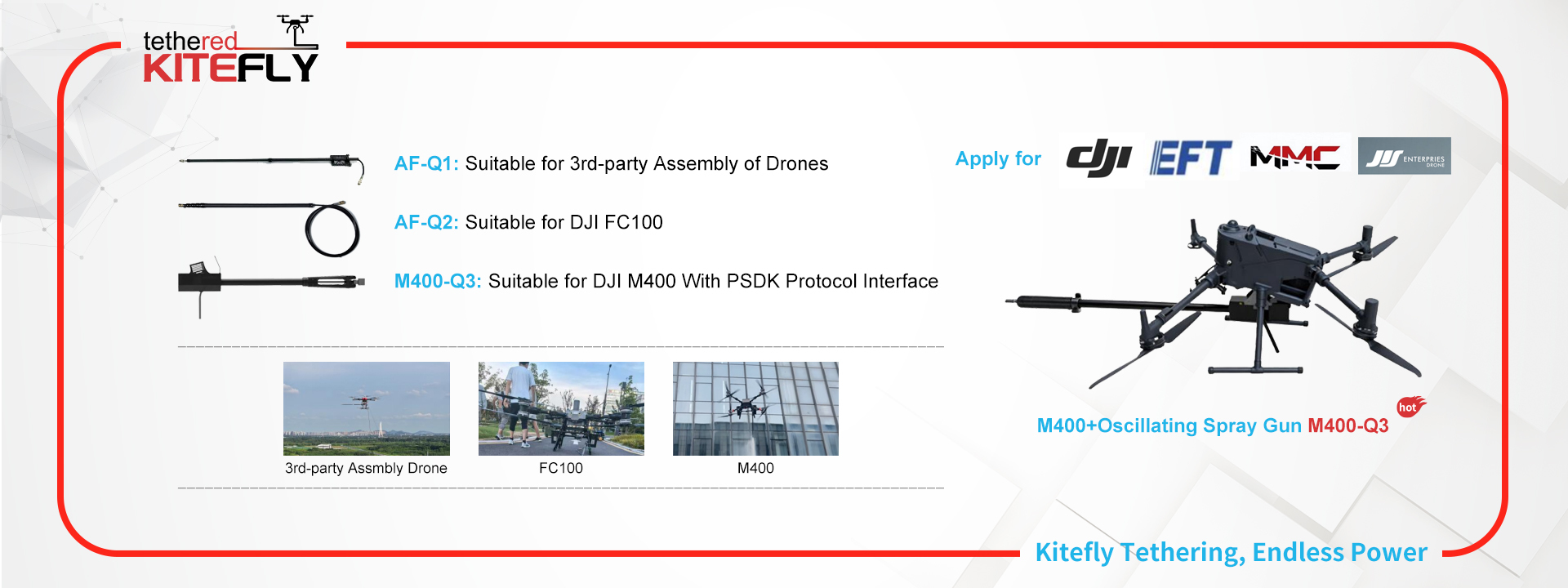

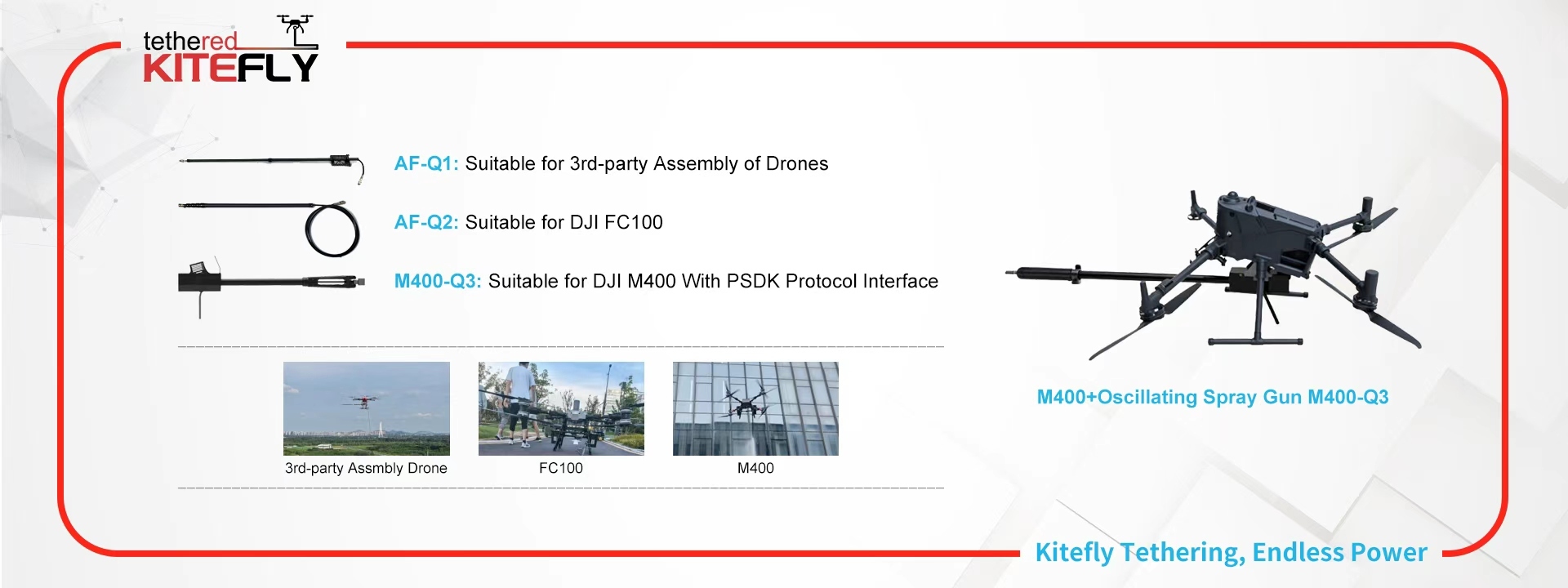

I. Bối cảnh và Nhu cầu của Ngành Với quá trình đô thị hóa nhanh chóng, việc làm sạch và bảo trì mặt tiền nhà cao tầng, tháp giải nhiệt nhà máy điện và bên ngoài các cơ sở hóa chất đã trở thành nhu cầu công nghiệp cấp bách.Việc làm sạch bằng phương pháp đu dây thủ công truyền thống đối mặt với ba thách thức chính: · Rủi ro an toàn cao: Nhân viên treo ở trên cao, tai nạn thường xuyên. · Hiệu quả làm sạch thấp: Phạm vi bao phủ hạn chế trên mỗi lần vận hành, quy trình tốn thời gian. · Chất lượng làm sạch không đồng đều: Hoạt động thủ công gây khó khăn trong việc duy trì áp lực đều và bao phủ toàn diện. Thị trường rất cần một giải pháp sáng tạo cho phép vận hành trên cao bằng cơ giới hóa, quy trình làm sạch được tiêu chuẩn hóa, và quản lý quy trình làm việc tích hợp.Hệ thống Máy bay không người lái cung cấp nước bằng dây buộc Kitefly được phát triển chính xác để đáp ứng những nhu cầu này. II. Ưu điểm cốt lõi và Đổi mới công nghệ 1. Công nghệ hai dây dẫn đầu ngành · Năm 2023, Kitefly đã tiên phong với khái niệm “làm sạch bằng hai dây,” đạt được khả năng cung cấp điện và nước đồng thời thông qua dây buộc. · Cho phép vận hành lơ lửng trong thời gian dài, phá vỡ những hạn chế về thời lượng pin. 2. Làm sạch chính xác áp suất cao · Súng làm sạch hỗ trợ áp suất lên tới 25 MPa, loại bỏ hiệu quả các vết bẩn cứng đầu. · Nhiều tùy chọn vòi phun có sẵn cho phủ bọt, phun sương mịn, và rửa bằng tia định hướng, đảm bảo các chế độ làm sạch có thể thích ứng và hiệu quả. 3. Nền tảng tương thích thông minh · Ba mẫu súng làm sạch chuyên dụng tương thích với DJI M400, FC100, và máy bay không người lái lắp ráp của bên thứ ba. · Thiết kế tháo lắp nhanh dạng mô-đun cho phép lắp đặt và tháo dỡ nhanh chóng, cải thiện đáng kể việc sử dụng thiết bị. 4. Tăng cường an toàn và độ tin cậy · Loại bỏ hoàn toàn các rủi ro của công việc trên cao thủ công. · Hệ thống dây buộc đảm bảo lơ lửng ổn định và khả năng chống gió mạnh trong quá trình vận hành. III. Cấu tạo hệ thống và Mô tả chức năng 1. Hệ thống bơm nước · Máy bơm AF-B7 / AF-B11 độc quyền: công suất định mức 7.5–11 kW, áp suất điều chỉnh 0–25 MPa. · Dòng máy bơm Kärcher có sẵn: nhẹ và di động để vận hành linh hoạt. · Bộ lọc tích hợp giúp giảm hiệu quả cặn vệt nước và cải thiện chất lượng làm sạch. 2. Súng phun làm sạch chuyên dụng - AF-Q1:Mở rộng đến 1.9m,Thích hợp cho máy bay không người lái lắp ráp của bên thứ ba - AF-Q2:Mở rộng đến 3.7m,Tối ưu hóa cho DJI FC100 - M400-Q3:Thiết kế nhỏ gọn, tương thích với nền tảng DJI M400 3. Hệ thống cung cấp nước · Ống cứng nylon: Chịu áp lực lên đến 8 MPa, thích hợp cho các hoạt động cường độ cao. · Ống mềm bện: Rất linh hoạt, dễ dàng đi dây và cất giữ. · Đầu nối nhanh tiêu chuẩn: Kết nối thuận tiện và đáng tin cậy. 4. Thiết bị phụ trợ · Ống cuốn thủ công: Cho phép thu hồi ống nước nhanh chóng. · Thanh đỡ gia cố: Tăng cường độ ổn định khi vận hành các thanh phun dài. · Chất tẩy rửa chuyên dụng: Công thức tối ưu hóa cho các vật liệu bề mặt khác nhau.  VI. Kịch bản ứng dụng 1. Các tòa nhà cao tầng đô thị · Làm sạch tường kính định kỳ · Bảo trì mặt tiền bằng tấm nhôm · Làm sạch bề mặt bên ngoài bằng đá cẩm thạch 2. Cơ sở năng lượng và điện · Làm sạch tháp giải nhiệt nhà máy điện · Loại bỏ bụi trên tấm pin mặt trời · Bảo trì tháp tuabin gió 3. Cơ sở công nghiệp và hóa chất · Làm sạch bề mặt tháp phản ứng · Bảo trì bên ngoài bồn chứa · Loại bỏ gỉ và vết bẩn trên đường ống trên cao 4. Kịch bản chuyên dụng · Làm sạch trụ cầu · Bảo trì mái sân vận động · Làm sạch bảo vệ di tích VII. Hỗ trợ kỹ thuật và dịch vụ 1. Hỗ trợ kỹ thuật chuyên nghiệp · Thiết kế hệ thống tích hợp · Lắp đặt và vận hành tại chỗ · Đào tạo và chứng nhận người vận hành 2. Dịch vụ hậu mãi toàn diện · Dịch vụ do nhà sản xuất hỗ trợ cho thiết bị do công ty tự phát triển · Hỗ trợ hậu mãi chính thức của Kärcher · Bảo trì phản hồi nhanh 3. Nâng cấp sản phẩm liên tục · Cấu hình áp lực nước tùy chỉnh · Nghiên cứu và phát triển liên tục các phụ kiện súng phun · Cập nhật phần mềm OTA 4. Phát triển hệ sinh thái ngành · Hệ thống thành viên Liên minh làm sạch · Chia sẻ công nghệ đối tác · Xây dựng tiêu chuẩn ngành chung VIII. Kết luận Thông qua đổi mới công nghệ và tích hợp hệ thống, Giải pháp làm sạch bằng máy bay không người lái cung cấp nước bằng dây buộc Kitefly đạt được các hoạt động làm sạch trên không an toàn hơn, hiệu quả hơn và được tiêu chuẩn hóa, mang đến một con đường công nghệ mới cho việc bảo trì tòa nhà và làm sạch công nghiệp.Hướng tới tương lai, Kitefly sẽ tiếp tục phát triển công nghệ dây buộc, mở rộng phạm vi ứng dụng và hợp tác với các đối tác để thúc đẩy sự chuyển đổi thông minh của các hoạt động trên cao. An toàn hơn, Hiệu quả hơn, Thông minh hơn — Kitefly Tethered, Định nghĩa lại tương lai của việc làm sạch trên không.
