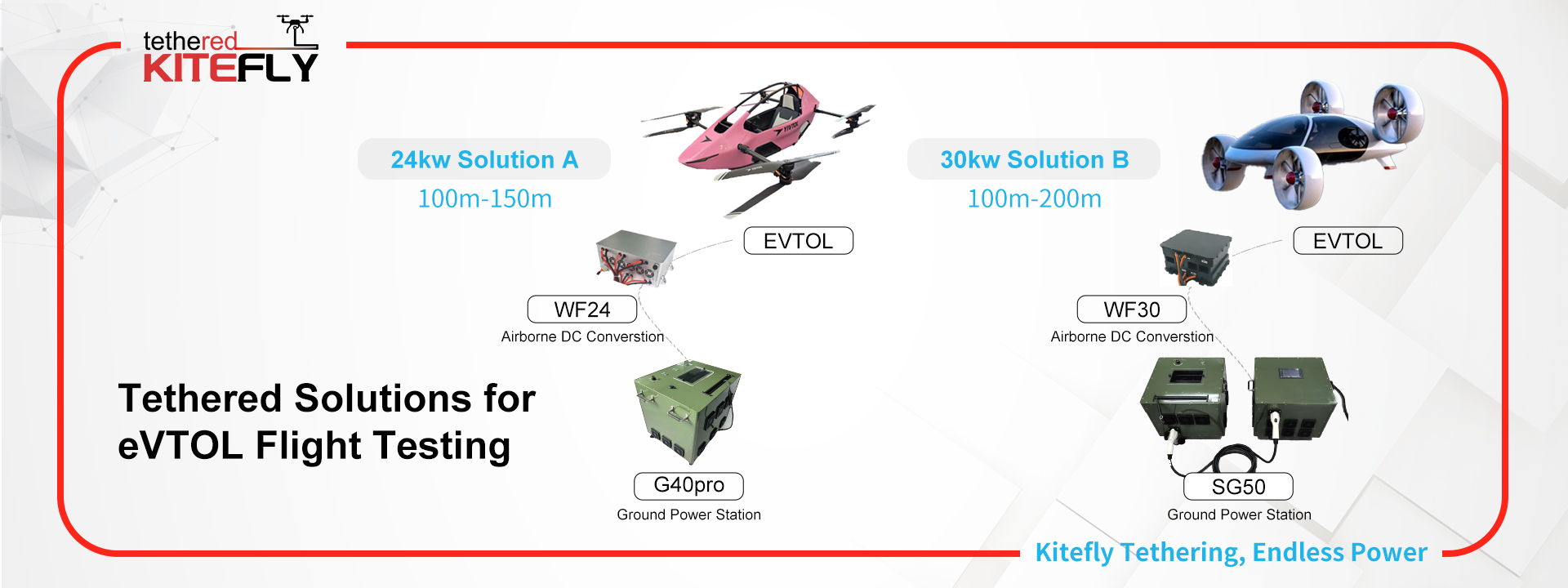

Tethered Power Solutions voor lichtgewicht eVTOL-vluchttests Technisch witboek over vliegervliegjes Abstract De snelle vooruitgang van de stedelijke luchtmobiliteit (UAM) en de economie op lage hoogte heeft lichtgewicht eVTOL-vliegtuigen in het middelpunt van de wereldwijde luchtvaartinnovatie geplaatst.langdurig kunnen zwevenDeze white paper presenteert de architectuur van de hoge-spanning-aangesloten stroom van Kitefly Tethered, die een grondstroomvoorziening met hoge spanning combineert.,De nieuwe technologieën zijn gebaseerd op de nieuwe technologieën van de VS, de nieuwe technologieën van de VS, de nieuwe technologieën van de VS, de nieuwe technologieën van de VS en de nieuwe technologieën van de VS.Ground Power System G40proenWF24 Bordregulatiemodule, toont dit document aan hoe teams uitgebreide hover-tests, redundantie-simulaties, stuwkrachtcontrole en vluchtcontrolestuning kunnen uitvoeren met verbeterde veiligheid en herhaalbaarheid.De architectuur biedt een hoge efficiëntie, gereduceerde exploitatiekosten en compatibiliteit met de volgende generatie lichtgewicht eVTOL-powerplatforms. 1. Achtergrond: UAM-ontwikkeling en eVTOL-tests Lichte eVTOL-vliegtuigen worden in een vroeg stadium van ontwikkeling geconfronteerd met meerdere beperkingen: Ik...Beperkt uithoudingsvermogen tijdens het zweven Ik...Onvolledige verificatie van de betrouwbaarheid van het aandrijfsysteem Ik...Onzekere veiligheidsmarges voor batterijen Ik...Risico van verlies van controle Met de toenemende testfrequentie hebben O&O-teams dringend behoefte aan een oplossing die zorgt voor: Ik...Veilige tests op vaste oppervlakte Ik...Hoogspannings- en hoogvermogenstandhoudendheid Ik...Herhaalbare experimenten op het gebied van aerodynamica en vluchtcontrole Ik...Vergunning voor het uitvoeren van tests in stedelijk of gereguleerd luchtruim VerstuiveringssystemenDaarom zijn ze een cruciaal hulpmiddel geworden voor eVTOL-ontwikkelaars.   2De rol van aangesloten systemen in lichtgewicht eVTOL-O&O 2.1 Vermindering van het vluchtrisico in de vroege ontwikkelingsfase Een vastgebonden systeem beperkt de hoogte en de straal van het vliegtuig en houdt het in een gecontroleerde testomgeving.Zelfs in gevallen van: Ik...Stroomonderbreking Ik...Onstabiliteit van de stuwkracht Ik...Flight control anomalieën ...het vliegtuig kan niet drijven of ontsnappen aan de aangewezen zone, waardoor de veiligheid drastisch verbetert. 2.2 Het mogelijk maken van langdurig zweven en tests met een hoog vermogen Traditionele batterijen beperken de testduur tot slechts enkele minuten.Dit beperkt: Ik...Motor efficiëntie curve mapping Ik...Metingen van de stuwkracht Ik...Tests voor overbodige schakeling van aandrijving Ik...Evaluatie van langdurige trillingen/lawaai met een vermogen van niet meer dan 300 Wtientallen kilowatts stabiel gelijkstroomvermogen, kunnen tests worden uitgevoerd vooruur, waardoor veel betrouwbaarder gegevens worden verkregen. 2.3 Toestaan van veilige tests in stedelijke of beperkte gebieden Tests in vrije vlucht vereisen vaak strikte goedkeuring van de regelgevende instanties. In tegenstelling,de test met aanhangsel wordt gemakkelijker toegestaan;, aangezien de hoogte en de vliegomvang beperkt zijn.Dit maakt het mogelijk om te testen in: Ik...Fabrieksproefzalen Ik...Vliegveld O&O-zones Ik...Industriële gebieden aan de rand van de stad Ik...Bijgevoegde eVTOL-toetsplaatsen 3Typische toepassingsscenario's 1.Motorbestendigheid en toptest 2.Onderzoek naar aerodynamica, lemmen en trillingen 3.Flight-control-algoritme afstemmen 4.Overbodige schakeling van het aandrijfsysteem 5.Simulatie van noodtoestand 6.Gecontroleerde tests in gereguleerd luchtruim op lage hoogte Tethered systemen zorgen ervoor dat de testveilig, continu, herhaalbaar en gecontroleerd. 4. de lichtgewicht eVTOL-testoplossing van de vlieger Een recent onderzoek en ontwikkelingsproject voor lichtgewicht eVTOL in het buitenland vereiste: Ik...Uitgebreide hovertest Ik...Hoogspanning1000 V gelijkstroomInvoer Ik...Afgeleide verordening tot14S (60V)aan boord van de motorbus Ik...Continu, ononderbroken uithoudingsvermogenstests Kitefly Tethered leverde een speciale testarchitectuur.   4.1 Aardenergiesysteem G40pro Ontworpen voor high-power eVTOL-tests Invoer:380 V wisselstroom (driefasig)Uitvoer:1000 V gelijkstroomPeak Power:30 kW Belangrijke vaardigheden Ik...Stabiel HV-output voor directe aandrijving Ik...30 kW piek voor zweven, stopslag en versnellingsbelasting Ik...Industriële isolatie voor veiligheid Ik...Compatibel met hoogspanningskabels voor langdurige tests   4.2 Aan boordregulatiemodule WF24 Hoogspannings → 14S-vermogensbusconversie Peak Power:24 kWInvoer:800 ‰ 1000 V gelijkstroomUitvoer:60 V (14S) WF24 In staat stelt Ik...Hoog efficiënte spanningsomzetting Ik...Stabiel vermogen van 24 kW voor zware vluchten Ik...Continu vermogen voor motoren en avionics Ik...Nulspanningsdaling of schommeling onder hoge stuwkracht   5Voordelen van de eVTOL-testarchitectuur van Kitefly Tethered Ik...Hoge veiligheidDit elimineert het risico op vluchten. Ik...Vermogen tot grote krachtOndersteunt langdurige, hoge belasting aandrijftests. Ik...Lagere exploitatiekostenGeen batterijwisseling, geen afbraakcycli. Ik...Zeer herhaalbare gegevensToestellen voor gecontroleerde, herhaalbare testomstandigheden. Ik...Routekaart voor verenigbaarheidVolledig afgestemd op moderne lichtgewicht eVTOL-vermogensniveaus (800 ‰ 1000 V). Deze architectuur vormt een basis voor grootschalige toekomstige validatie. Sleutelwoorden:gebonden eVTOL-testen, 1000V gelijkstroom grondvermogen, G40pro, WF24, eVTOL-hover-duurzaamheid, Urban Air Mobility-testen, lichtgewicht eVTOL-ontwikkeling, gebonden voedingssysteem Verzoek een aangepaste eVTOL-testoplossing Ons engineering team kan een architectuur op maat maken voor uw aandrijvingspanning, motoren en testroutekaart.E-mail:Susy@tetheredsystem.comWebsite:De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:

Naarmate de afmetingen van windturbines blijven groeien, neemt de kans op blikseminslag aanzienlijk toe. Bliksem kan de besturingssystemen, elektrische componenten, bladen en generatoren van turbines beschadigen. Naar schatting is bliksem verantwoordelijk voor 80% van alle schadeclaims voor windturbines, terwijl bliksemgerelateerde storingen 60% van alle bladverliezen vertegenwoordigen. Gemiddeld ondervindt elke windturbine bliksemschade aan de bladen eens in de 8,4 jaar.Voor een typische levensduur van een turbine van 20 jaar komt dit overeen met 2–3 bladschade-incidenten veroorzaakt door bliksem. Om te begrijpen waarom windturbines vaak door bliksem worden “getarget”, moeten drie belangrijke factoren worden verduidelijkt: 1. Hoogte en blootstelling aan de omgeving:Moderne windturbinetiphoogtes overschrijden 150 meter, en een grotere hoogte vergroot de kans op blikseminslag. 2. Draaiende beweging:De tipsnelheden van de bladen bereiken 80–100 m/s, en een dergelijke rotatie met hoge snelheid intensiveert de accumulatie van elektrische lading, waardoor de aantrekkingskracht van bliksem toeneemt. 3. Materiaalkenmerken van de bladen:Bladen zijn doorgaans gemaakt van glasvezel of koolstofvezel, die een slechte geleidbaarheid hebben.Wanneer de bliksem inslaat, heeft de elektrische stroom geen directe weg, tenzij er een speciale bliksemgeleidingsweg is ingebouwd.   Om deze reden moeten bladen een interne Bliksembeveiligingssysteem (LPS) bevatten, bestaande uit bliksemreceptoren, neergaande geleiders en aardingsaansluitingen. Receptoren worden geplaatst op de bladpunten en voorranden waar inslagen het meest voorkomen. Ze bieden een pad met lage weerstand om de bliksemstroom veilig door de toren en in de grond te leiden. Traditionele inspectiemethoden zijn afhankelijk van handmatige hangende manden of hoogwerkers. Het inspecteren van een enkele windturbine vereist doorgaans meer dan 5 uur, waardoor slechts 1–2 turbines per dag kunnen worden geïnspecteerd. Technici moeten opereren in hangende manden tientallen meters tot meer dan 100 meter boven de grond—met extreme valrisico's.Daarnaast: l Operaties zijn sterk afhankelijk van weersomstandigheden (vooral wind). l Grote gespecialiseerde apparatuur (kranen, hoogwerkers) is vereist, wat zeer hoge inspectiekosten veroorzaakt. l Slecht weer schort inspecties op, wat leidt tot vertragingen in de planning en een verhoogd risico. De industrie heeft dringend behoefte aan een nieuwe inspectiemethode die de efficiëntie drastisch verbetert, de veiligheidsrisico's vermindert en de meetnauwkeurigheid garandeert.Dit is de context waarin UAV-gebaseerde intelligente inspectietechnologie is ontstaan—een revolutionaire oplossing voor de windenergie-industrie. 2. Algemeen technisch concept: intelligente, contactgebaseerde, zeer efficiënte inspectie Om de beperkingen van traditionele methoden te overwinnen, beweegt de windenergie-industrie naar intelligente en veiligere technologieën.Deze oplossing gebruikt een UAV als een luchtinspectieplatform.   Het systeem gebruikt een UAV om een speciaal ontworpen contacttype detectiemodule te dragen die op afstand de bliksemreceptor/bladpunt aanraakt om de elektrische lus te voltooien. l Een intrekbare geleidende kopergaasconstructie is geïnstalleerd bovenop de UAV. l Wanneer de UAV het meetgebied bereikt, bestuurt de operator deze om fysiek contact te maken met de bladreceptor/punt. l Een detectiekabel is bevestigd aan het kopergaas en wordt automatisch in/uitgerold door een kabellier. l De lier verbindt met een grondmicro-ohmmeter om geleiding en weerstand te meten. Dit bereikt directe meting van de continuïteit van de bladpunt en de aardingsweerstand zonder menselijke operaties op grote hoogte.   3. Kernvoordelen en technologische innovaties: herdefiniëren van de inspectiestandaard voor windturbines 3.1 Revolutionaire efficiëntieverbetering De UAV-oplossing verbetert de inspectie-efficiëntie drastisch.Traditionele inspecties met hangende manden duren meer dan 5 uur voor één turbine.De UAV-oplossing voltooit een enkele bladpuntmeting in minder dan 3 minuten, waardoor de efficiëntie met honderden keren. Een volledig windpark kan binnen een zeer korte periode worden geïnspecteerd, waardoor de uitvaltijd van de turbine aanzienlijk wordt verminderd en de energieopbrengst wordt verbeterd. 3.2 Verbeterde veiligheid op alle fronten Een van de grootste voordelen is de eliminatie van menselijke operaties op grote hoogte.Al het werk wordt op de grond uitgevoerd—geen hefmaterieel, geen personeelsverhoging. Extra veiligheidsvoorzieningen zijn onder meer: l De detectiekabel is beveiligd via een ringvormige bevestiging, waardoor wordt voorkomen dat UAV-propellers in contact komen met de kabel. l Het systeem werkt in een breder scala aan weersomstandigheden, waardoor de bruikbare werktijd wordt verlengd. 4. Systeemcomponenten en functionele beschrijving 4.1 UAV-platform Het systeem gebruikt een industriële UAV met sterke windbestendigheid en stabiliteit.Aanbevolen modellen zijn onder meer: l DJI M350 l DJI M400 4.2 Contactdetector met geleidend kopergaas De detector bestaat uit een ringvormige staafstructuur met een intern metalen geleidend gaas.De detectiekabel is aan het gaas bevestigd.Dit ontwerp vergroot het contactoppervlak en verbetert de contactbetrouwbaarheid. 4.3 Automatische grondkabel-lier & meetsysteem Het grondsysteem omvat: l Kabel-lier (automatisch oprollen), verbinding met het UAV-kopergaas l Micro-ohmmeter voor real-time weerstandsmeting Samen vormen ze de complete detectielus. 5. Toepassingsscenario's: levenscyclusinspectie-oplossing voor windenergie 5.1 Geplande inspectie voor windparken op het land Ideaal voor preventief onderhoud vóór bliksemseizoenen.Het systeem voltooit snel volledige bladgrondmetingen van het park, waardoor uitvaltijd wordt verminderd en bliksemgerelateerde bladstoringen worden voorkomen. 5.2 Detectie van windparken op zee Traditionele offshore-inspecties zijn extreem moeilijk en kostbaar.Het UAV-systeem elimineert de noodzaak van schepen en hoogwerkers, waardoor de operationele moeilijkheden en risico's aanzienlijk worden verminderd. 5.3 Turbine-installatie & inbedrijfstelling Tijdens de turbine-installatie kan het UAV-systeem direct de LPS-aardingsweerstand verifiëren nadat de turbine volledig is gemonteerd—iets wat conventionele stapsgewijze methoden niet kunnen. 5.4 Diagnose van bliksembeveiligingsfouten Na een blikseminslag voert het UAV-systeem snelle diagnoses uit om de LPS-integriteit te bevestigen, fouten te lokaliseren en reparaties te begeleiden—waardoor de uitvaltijd van de turbine wordt geminimaliseerd.   6. Technische ondersteuning & servicegarantie 6.1 Professionele technische ondersteuning We bieden een toegewijd team met een sterke achtergrond in windenergie en UAV-toepassingen.Diensten omvatten oplossingsontwerp, materiaalkeuze en technische ondersteuning ter plaatse. 6.2 Continue technologie-upgrades We optimaliseren continu de systeemprestaties en breiden de functionaliteiten uit op basis van de veranderende behoeften van de industrie.Meerdere gerelateerde patenten vormen een uitgebreid technisch beschermingssysteem. Gedetailleerde specificaties Detectiekabel-lier & kopergaasconstructie Nr. Item Specificatie Opmerkingen 1 Model AF-JP-100 Standaard 100 m kabel 2 Gewicht 2500 g ± 20 g Inclusief 100 m kabel 3 Afmetingen 210 × 190 × 170 mm L × B × H 5 Ingangsvermogen 24 VDC Inclusief AC 220V → 24V DC converter 6 Stroom 2–3 A Aanpasbaar; optionele glasvezeldoorvoer 8 Werkmodus Plug-and-play — 9 Koppel Instelbare knop Max. 66 N 10 Kopergaasmodel AF-TW — 11 Gewicht kopergaas 590 g ± 20 g — 12 Afmeting kopergaas 320 × 320 × 53 mm Bovendiameter 320 mm; verzonken gaas met interne demping; max. intrekking 70 mm 13 Aansluiting Kabel direct aangesloten op metalen gaasoppervlak — 14 Montagemethode Inclusief DJI M350 snelontgrendelingsmontageplaat + 4 stuks M3×10 schroeven Verbindt met DJI M350 — Opmerking Apparaat bevat alleen kopergaas; geen structurele connectoren inbegrepen Gebruikers kunnen de kolomhoogte trimmen of de gaasdiameter vergroten indien nodig

I. Achtergrond en vraag in de industrie Met de snelle verstedelijking zijn de reiniging en het onderhoud van hoogbouwgevels, koeltorens van energiecentrales en de buitenkant van chemische fabrieken dringende industriële behoeften geworden.Traditionele handmatige touwtoegangreiniging door 'spiderman' staat voor drie grote uitdagingen: · Hoge veiligheidsrisico's: Personeel hangt op hoogte, frequente ongevallen. · Lage reinigingsefficiëntie: Beperkte dekking per operatie, tijdrovend proces. · Inconsistente reinigingskwaliteit: Handmatige handelingen maken het moeilijk om een ​​gelijkmatige druk en volledige dekking te behouden. De markt heeft dringend behoefte aan een innovatieve oplossing die gemechaniseerde operaties op grote hoogte, gestandaardiseerde reinigingsprocessen, en geïntegreerd workflowbeheer.Het Kitefly Tethered Water-Supply Drone System is precies ontwikkeld om aan deze behoeften te voldoen. II. Kernvoordelen en technologische innovaties 1. Dual-Tether Technology toonaangevend in de industrie · In 2023 was Kitefly een pionier in het concept van “dual-tether cleaning,” en realiseerde gelijktijdige stroom- en watertoevoer via de tether. · Maakt langdurige zweefoperaties mogelijk en doorbreekt de beperkingen van de batterijduur. 2. Hogedrukprecisiereiniging · Het reinigingspistool ondersteunt drukken tot 25 MPa, waardoor hardnekkige vlekken effectief worden verwijderd. · Meerdere sproeieropties beschikbaar voor schuimcoating, fijne nevelsproeien, en directionele straalwassing, waardoor aanpasbare en efficiënte reinigingsmodi worden gegarandeerd. 3. Intelligent compatibiliteitsplatform · Drie speciale reinigingspistoolmodellen compatibel met DJI M400, FC100, en door derden geassembleerde drones. · Modulair snelsluitontwerp maakt snelle installatie en demontage mogelijk, waardoor de apparatuurutilisatie aanzienlijk wordt verbeterd. 4. Verbeterde veiligheid en betrouwbaarheid · Elimineert volledig de risico's van handmatig werken op grote hoogte. · Het tethered systeem zorgt voor stabiel zweven en sterke windweerstand tijdens de operatie. III. Systeemopbouw en functionele beschrijving 1. Stroomwaterpompsysteem · Eigen AF-B7 / AF-B11 pompen: nominaal vermogen 7,5–11 kW, instelbare druk 0–25 MPa. · Kärcher pomp serie beschikbaar: lichtgewicht en mobiel voor flexibele operaties. · Ingebouwde filtratie-eenheid vermindert effectief waterstreepresten en verbetert de reinigingskwaliteit. 2. Gespecialiseerde reinigingsspuitpistolen - AF-Q1:Uitbreiding tot 1,9 m,Geschikt voor door derden geassembleerde drones - AF-Q2:Uitbreiding tot 3,7 m,Geoptimaliseerd voor DJI FC100 - M400-Q3:Compact ontwerp, compatibel met DJI M400-platform 3. Watertoevoersysteem · Nylon harde slang: Drukbestendig tot 8 MPa, geschikt voor intensieve operaties. · Gevlochten flexibele slang: Zeer flexibel, gemakkelijk te routeren en op te bergen. · Standaard snelkoppelingen: Handige en betrouwbare verbindingen. 4. Hulpapparatuur · Handmatige slanghaspel: Maakt snelle waterlangterugwinning mogelijk. · Versterkte steunstang: Verbetert de stabiliteit bij het bedienen van lange spuitstaven. · Gespecialiseerde reinigingsmiddelen: Geoptimaliseerde formuleringen voor verschillende oppervlakmaterialen.  VI. Toepassingsscenario's 1. Stedelijke hoogbouw · Routine glazen vliesgevelreiniging · Onderhoud van aluminium paneelgevels · Reiniging van marmeren buitenoppervlakken 2. Energie- en energiefaciliteiten · Reiniging van koeltorens van energiecentrales · Stofverwijdering van fotovoltaïsche panelen · Onderhoud van windturbinetorens 3. Industriële en chemische faciliteiten · Reiniging van reactortoren · Onderhoud van de buitenkant van opslagtanks · Verwijdering van roest en vlekken van pijpleidingen op grote hoogte 4. Gespecialiseerde scenario's · Reiniging van brugpijlers · Onderhoud van stadiondaken · Beschermende reiniging van erfgoedgebouwen VII. Technische en serviceondersteuning 1. Professionele technische assistentie · Geïntegreerd systeemontwerp · Installatie en inbedrijfstelling ter plaatse · Training en certificering van operators 2. Uitgebreide after-sales service · Door de fabrikant ondersteunde service voor in eigen huis ontwikkelde apparatuur · Officiële Kärcher after-sales support · Snelle respons onderhoud 3. Continue productupgrades · Aanpasbare waterdrukconfiguraties · Continue R&D van spuitpistoolaccessoires · OTA-software-updates 4. Ontwikkeling van de industrie-ecosysteem · Lidmaatschapssysteem van de Cleaning Alliance · Partnertechnologie delen · Gezamenlijke formulering van industriestandaarden VIII. Conclusie Door technologische innovatie en systeemintegratie bereikt de Kitefly Tethered Drone Water-Supply Cleaning Solution veiligere, efficiëntere en gestandaardiseerde luchtreinigingsoperaties, en biedt een nieuw technologisch pad voor gebouwenonderhoud en industriële reiniging.Vooruitkijkend zal Kitefly de tether-technologie blijven ontwikkelen, het toepassingsgebied uitbreiden en samenwerken met partners om de intelligente transformatie van operaties op grote hoogte te bevorderen. Veiliger, efficiënter, intelligenter — Kitefly Tethered, herdefiniëring van de toekomst van luchtreiniging.
